什么是AGV?



       AGV即Automated Guided Vehicle，簡稱AGV。當前最常見的應用如:AGV智能搬運機器人或AGV小車，主要功用集中在自動物流搬轉運，AGV智能搬運機器人是通過特殊地標導航自動將物品運輸至指定地點，最常見的引導方式有磁條引導、激光引導、RFID引導等。
       我院復合制造與智能識別研究所在AGV領域深耕多年，研發出了新一代AGV智能物流機器人，其關鍵部件與軟件技術的研究實現了AGV的自動化、個性化、系統化的新模式；同時，實現了機器自動化生產、作業管理網絡化、輸入產量需求即可自動準確完成的人性化、漸已形成了以機器為主，人工監察的自動化生產結構，大大的提高了生產效率及質量，也給人創造了安全的作業環境。
我院復合制造與智能識別研究所（簡稱“復合制造所”）研發的新一代AGV智能物流機器人的強大性能。

科技研發

1，AGV的用途：
      市面上的AGV搬運機器人主要集中應用在制造業物料搬運方面，AGV在制造業應用中以其高效、準確、靈活地完成物料的搬運任務而著稱。同時，它可以多臺AGV組成柔性的物流搬運系統，搬運路線可以隨著生產工藝流程的調整而及時調整，使一條生產線上能夠制造出十幾種產品，大大提高了生產的柔性和企業的競爭力。AGV作為基礎搬運工具，AGV的應用深入到機械加工、家電生產、微電子制造、卷煙等多個行業，生產加工領域成為AGV應用最廣泛的領域，它是柔性制造的基礎工具。

2，研發目標：
      下一代智能工藝AGV，調度與自主避障問題將變得非常困難，伴隨AGV數量越多，調度難度呈指數級增大。因此，調度系統成為AGV行業的一個關鍵技術，而且能夠調度的AGV數量也成為評判系統強大與否的重要指標。雖然目前從事AGV行業的企業很多，但是具有大數據量和復雜調度能力的企業并不多見，而能夠真正把調度系統優化的很好、能夠最高效率地利用AGV系統的企業更是屈指可數。

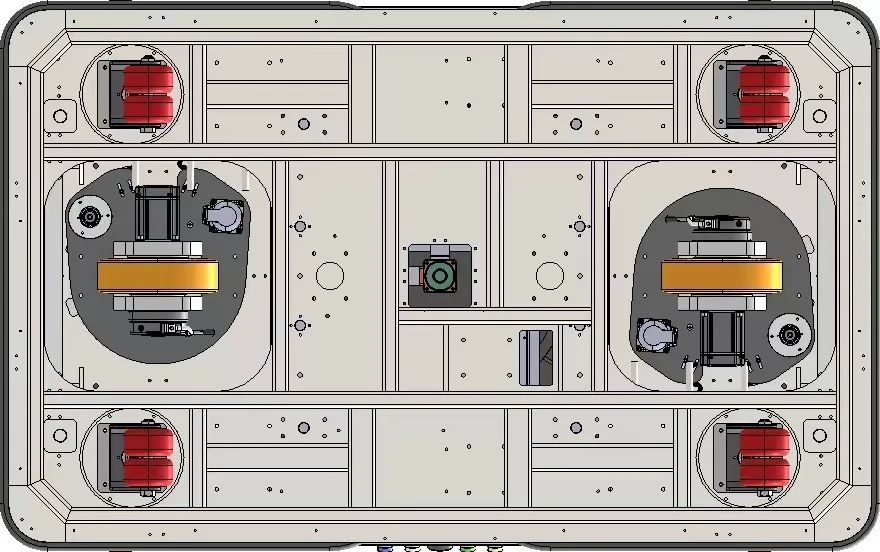

       工業領域的AGV，高可靠性、低維護性也是行業倒逼的結果。開發高可靠性、高速度、高角速度的驅動舵輪是提高定位能力、減少故障率、提升生產系效率的重要舉措之一。AGV舵輪集成了驅動電機、轉向電機、減速電機等一體化的機械結構，集產品、行走、牽引和轉向功能為一體，可以荷載和牽引較重的貨物，從   而滿足下一代智能AGV大載荷和精準定位的應用需求。
       我院復合制造所，針對下一代系統大吞吐量智能AGV的調度需求和汽車矩陣式制造的高匹配精度要求，建立應對數據吞吐量階躍提升的方法，形成多種類、寬適應和大吞吐量的智能工藝AGV的新型中控系統，突破了與多類傳統AGV協同調度的數量難題；研發高定位精度舵輪系統，解決AGV可靠高精密傳動問題；最終以中控和舵輪為關鍵牽引，形成適用 “五大理念”的智能AGV整車樣機。



科技創新

1，改進的激光SLAM導航定位技術
       國內某公司AGV產品負重1500kg的重復定位精度在±10mm，國外某知名AGV產品負重1500kg時精度前進重復定位精度在±5mm，橫行停止精度在±10mm。本項目通過改進粒子群進化算法對粒子波的運動模型采樣粒子進行優化，改善粒子濾波算法的退化現象，提高SLAM算法的定位精度。

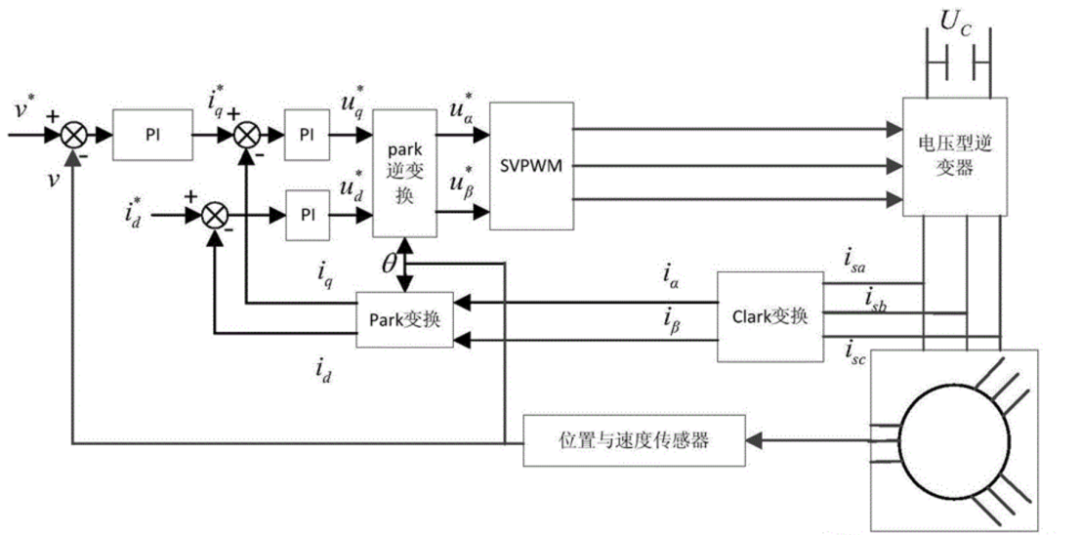

2，改進的電機驅動器控制技術
       針對現有的電機驅動控制中存在舵輪速度波動率較高且電機的重復定位精度較高等問題，提出微分前饋終端滑?？刂撇呗?，速度環采用自適應模糊控制方法，提高速度環抑制速度波動能力，在位置環加入快速終端滑?？刂?，提高舵輪位置控制精度。





3，改進軌跡追蹤算法研究
       針對現有AGV軌跡跟蹤速度慢，跟蹤精度不高等問題，提出一種Back-stepping的控制算法結合Lyapunov設計控制器，提高魯棒性和跟蹤的精確性最終實現AGV整車重復定位精度的目標。





4，實時處理大量數據滿足各種場景需求
       基于的Kafka架構來實現AGV集群系統的調度功能，其具有分布式、支持分區、多副本等特點，最大優點就是可以實時處理大量數據滿足需求場景。該項目提出的改進遺傳算法，能有效降低系統的負載量標準差，其數值下降63.58%。該算法有助于緩解實際生產區域內嚴重擁堵現象。提出利用表面微織構、二維材料添加劑等方法，解決液體超滑受速度、壓力和溫度等因素的限制，建立高速、重載等情況下的固液耦合超滑體系。解釋超滑界面形成、演化和時效機制，建立固液耦合超滑的物理模型，突破液體超滑的壓力極限。以此解決舵輪中關鍵部件摩擦磨損問題，提高舵輪精度和穩定性。

5，改進人工蜂群調度任務分配算法技術
       在AGV的調度更新策略中，利用其線性更新維數機制加快搜索過程。AGV在活動區域的行駛路徑單一導致?lián)矶隆ｊP鍵技術是引入“基于圖論搜索算法和均衡負載與強化學習的多AGV路徑規劃算法的技術”。通過該算法，獲取高密度AGV調度路徑規劃問題的最優解。

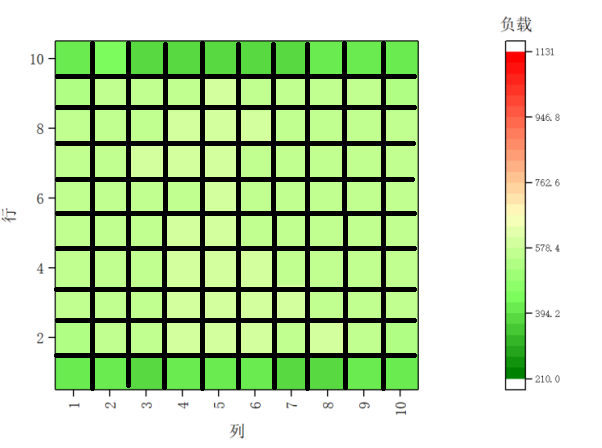

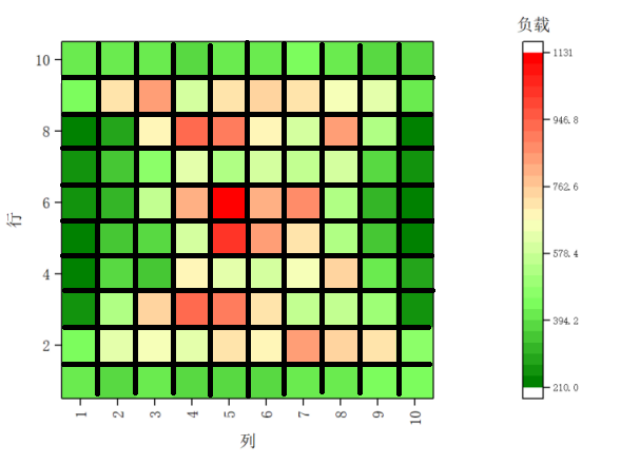

區域內擁堵情況對比圖：
上圖為正常A*路徑規劃的擁堵情況
下圖是基于圖論算法優化后的



IABC提升調度規模自適應性、提高調度效率對比圖：
左圖為普通ABC（蜂群算法）任務分配效率圖
右圖是IABC（智能蜂群）任務分配效率圖


具有“五大新理念”的新型AGV

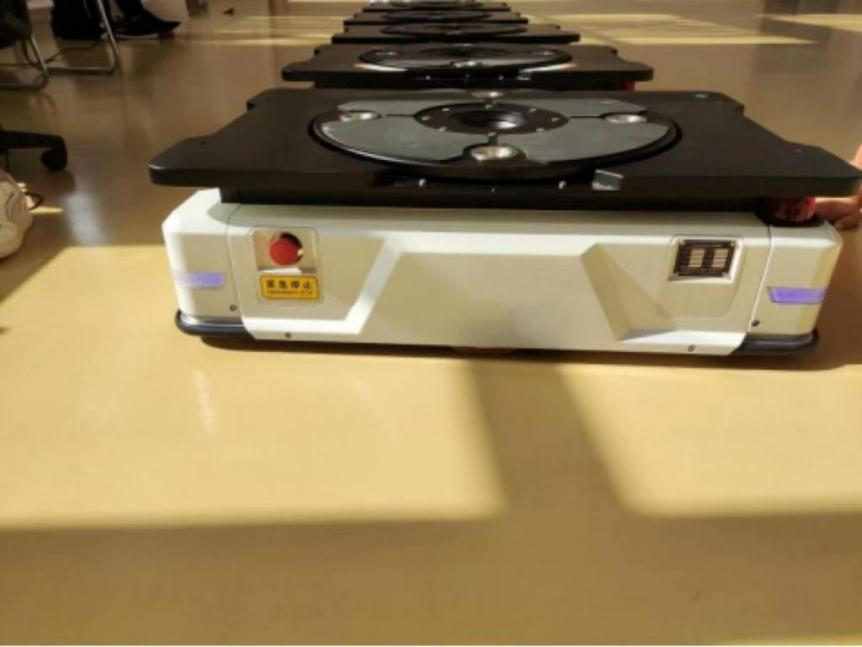

       如圖展示AGV標準負載是600KG，采用SLAM激光+視覺定位及慣性導航綜合導航策略。硬件結構采用公模的方式，是業內主流的工業設計，也是相對穩定的設計，可以應對80%以上的工廠環境。其優勢在于提供更智能的軟件定制化服務，是清華大學獨有技術，具備智能加速、智能避障、智能選路、智能超車功能。驅動方式為雙舵輪驅動，車體有更高的自由度。



應用價值

       汽車行業對AGV應用領域需求巨大。AGV在汽車行業的典型應用主要在于發動機裝配線，或者底盤和平臺的對接。比如：原材料的自動運輸、總裝線的運輸、測試區的往來運輸以及生產車間與成品之間的自動運輸。無論是從使用量還是應用成熟度，汽車行業無疑是AGV最強大的市場和最大的支持力量。
       一個汽車企業往往要使用數百臺甚至上千臺AGV，如東風日產廣州花都工廠就使用了超過1000臺AGV。從目前國內汽車制造廠商的數據來看，大多數汽車企業都采用了國產的AGV作為廠內生產物流的一個流通硬件，國產化率較高。因此，需要大力發展國產智能AGV調度系統，滿足生產需求。





一汽紅旗現場應用
       目前，我院復合制造所與長春一汽紅旗就AGV（移動機器人）在涂裝、總裝車間的應用開展了一系列深度的研究和合作。目前“涂裝多功能AGV研究”已完成現場應用，作為我國首款應用在汽車制造工藝流程中可以替代滾筒線的超高精度多功能AGV，該設備的投入使用，可大幅度提高汽車產線柔性并促進產線向高端智能化作業的轉變，為促進汽車制造在“工業4.0”中的“矩陣式”生產模式的發展打下夯實的基礎。
       同時，為企業開發的“總裝車間AGV智能集群調度研究”，實現了紅旗長青總裝車間多種類AGV間的高度協同配合功能，其中的亮點與難點是進行SLAM激光AGV與磁條AGV協同作業技術開發，在“磁條導航AGV與智能調度系統”的基礎上，通過實現6臺SLAM智能激光配合15臺磁條AGV共同完成產線任務（包含多車編組，規定車輛超車，激光AGV伴隨磁條AGV等功能），解決了長青基地總裝車門線AGV的部分擁堵問題。該系統在傳統磁條AGV的基礎之上實現了2種不同導航策略的AGV的相互協同，為企業創造了更高的經濟效益。



復合制造與智能識別研究所
       清華大學天津高端裝備研究院復合制造與智能識別研究所以表面工程、非標自動化、在線檢測以及智能識別技術為技術核心，開展了高速電機的絕緣軸承噴涂的表面工藝、航空非標制造、視覺檢測以及AGV整車、AGV舵輪關鍵零部件生產等高端研發項目。項目團隊成員80%以上具有重點高校碩士以上學歷，通過自主研發與創新，解決產業化核心問題，已與多家制造企業公司合作，解決生產難題，優勢互補、資源共享，整合產業鏈，形成集研發、生產、銷售為一體的團隊。
